特色:

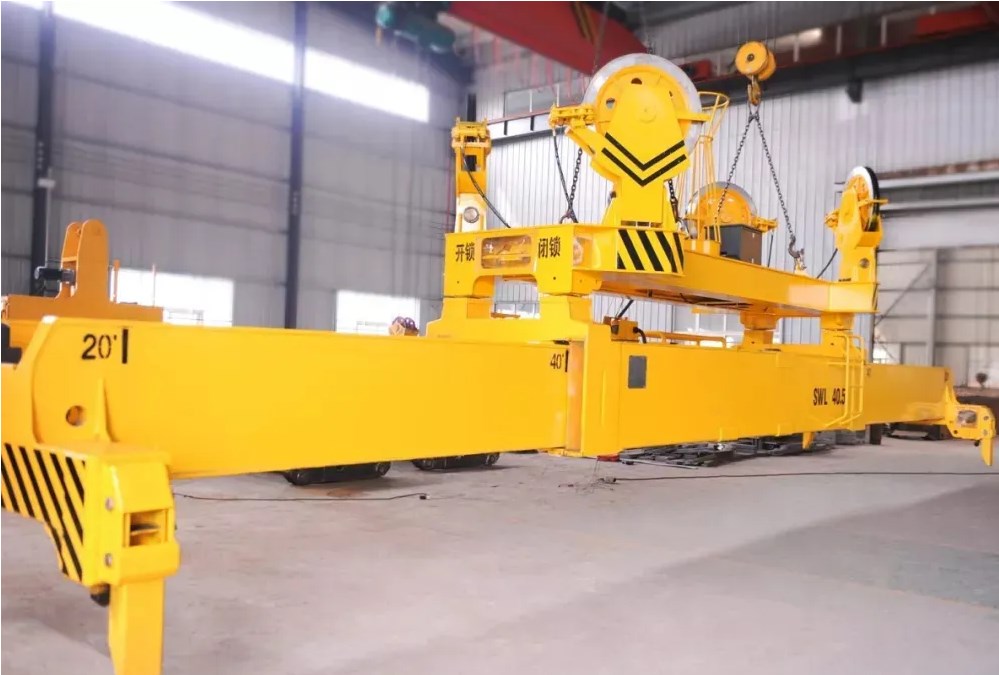

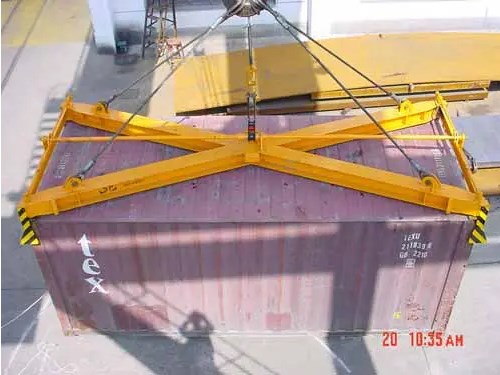

集裝箱吊具是指一種裝卸集裝箱的專用吊具，它通過其端部橫梁四角的旋鎖與集裝箱的頂角配件連接，由司機操作控制旋鎖的開閉，進行集裝箱裝卸作業。

集裝箱吊具按其結構特點，可分為固定式、主從式、子母式、伸縮式4種型式。在伸縮式吊具基礎上又派生出旋轉式吊具、雙箱吊具、可移動雙箱吊具。

1．連接裝置

(1)定軸旋鎖裝置：定軸旋鎖在吊具旋轉箱內不能擺動，只能轉動。

(2)浮式旋鎖裝置：浮式旋鎖可在旋轉箱內擺動，以適應集裝箱的制造誤差和工作變形。

2．導向裝置

導向裝置在吊具接近集裝箱時起定位作用，常用導向板式，末端用鋼板制成可上下轉動180°的錐形包角，不工作時可翻轉向上。

3．懸掛及傾斜裝置

集裝箱船出現縱傾或橫傾時，要求吊具也能在前后左右方向允許有士5。的傾斜。這一般通過液壓缸伸縮或卷筒鋼絲繩的收放來實現。

4．操縱控制裝置

操縱裝置包括旋鎖驅動裝置、導向板驅動裝置、吊具前后斜裝置和吊具伸縮裝置，都采用液壓傳動。

控制裝置：吊具的四個角配件處裝有指示燈，只有四個角配件同時旋合時，指示燈全亮，才允許吊運集裝箱。
